Datos del producto:
Pago y Envío Términos:
|
| Material de la junta: | EPDM/NBR/HNBR/VITON/FPM | Material de placa: | El titanio TiPA/SMO254/de AISI 304/AISI 316L/alea 904/níquel |
|---|---|---|---|
| grueso de la placa: | 0.5/0.6m m | Theta de la placa: | Alta theta/theta baja |
| Dimensión de la forma de la placa: | 920*271m m | Área de transferencia: | 0.17㎡ |
| Dimensión del centro de la placa: | centro a centrarse: 800mm*150m m | Diámetro de agujero: | 74m m |
| Profundidad de Corruagted de la placa: | 3m m | Gama de temperaturas: | 0-220 ℃ |
| Resaltar: | Juntas del cambiador de calor de EPDM,juntas del cambiador de calor |
||
Cambiador de calor del REFRIGERADOR DE AGUA de LT FRESH, común usado en la industria de petróleo, cambiador de calor de la placa de SS316 0.5m m NBR H17
Principio de funcionamiento H17

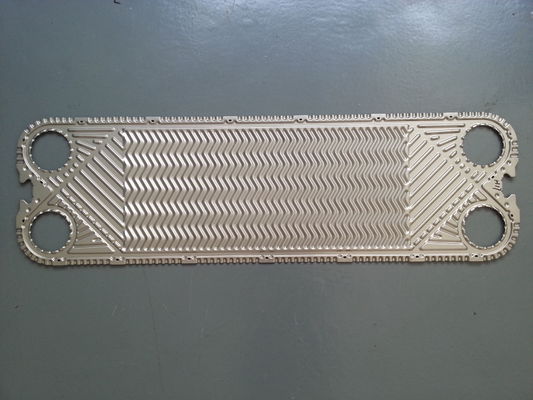

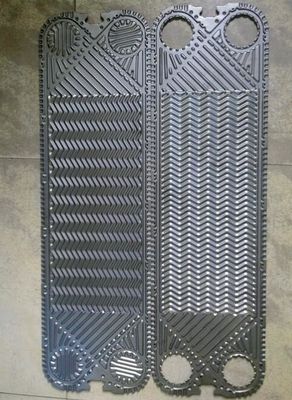

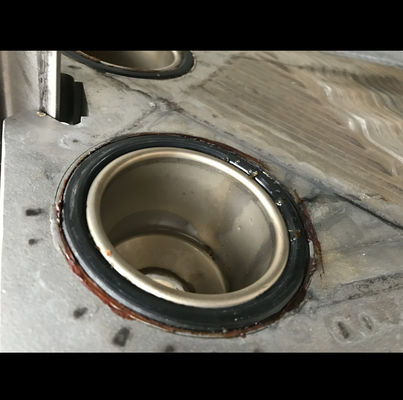

El cambiador de calor de la placa consiste en varias placas de metal acanaladas finas. Los corrugaciones de la placa forman los canales de flujo para el calor que intercambia los líquidos y proporcionan fuerza al paquete comprimido de la placa. Las placas contienen los puertos para las entradas, los mercados y los pasos flúidos de la interconexión como sea necesario. Las juntas se atan a las placas, formando un sello entre el calor que intercambia los líquidos y los alrededores. En el ejemplo mostrado aquí, el líquido frío entra en la parte inferior y el líquido caliente en el top.
Capítulo
Las placas son afianzadas con abrazadera juntas a una dimensión predeterminada por las barras de lazo entre dos losas gruesas del metal: una losa inmóvil (cabeza) y una losa movible (seguidor). Las conexiones para las entradas y los mercados flúidos se pueden hacer en cualquier losa. Las placas se cuelgan en la barra superior y son dirigidas por la barra inferior. Una columna de extremo apoya los extremos de la barra superior e inferior.
Cambiadores de calor sanitarios de la placa
Los capítulos usados para los deberes sanitarios o higiénicos se fabrican en acero inoxidable sólido o acero de carbono con la cubierta de acero inoxidable. Las conexiones estándar son generalmente colocaciones de tubo sanitarias. Las colocaciones industriales se pueden suministrar cuando sea necesario. Las placas pueden ser flujo paralelo o flujo diagonal.

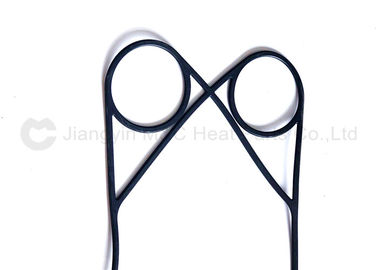

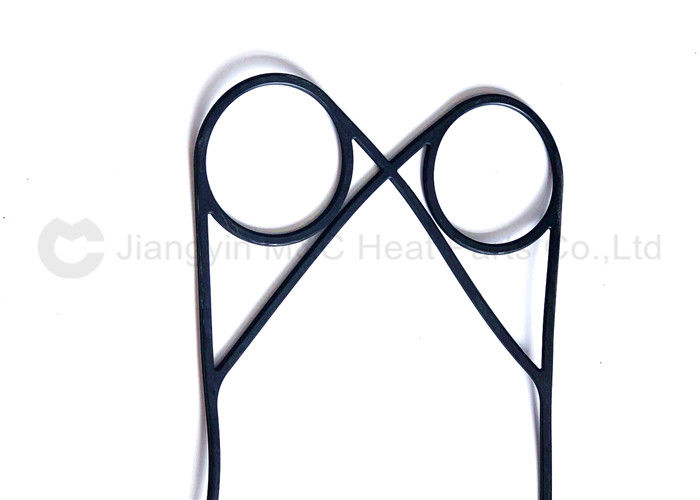

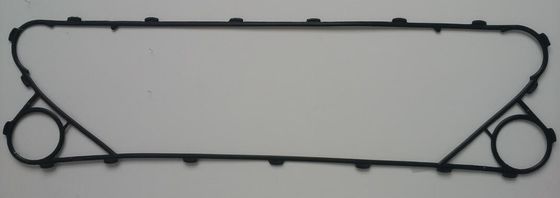

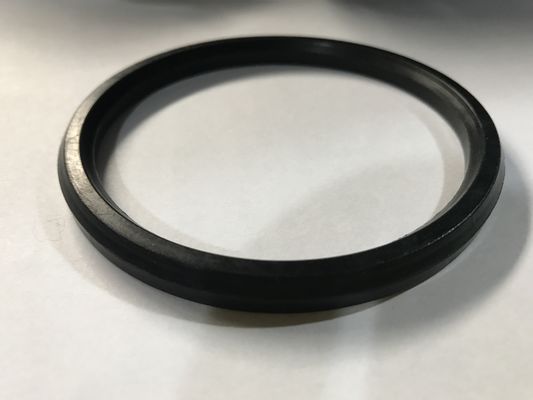

Parámetro de la junta H17
| Tipo de goma | NBR | EPDM | VITON/FKM | HNBR |
| Temperatura de uso | -20°C- +130°C | -50°C-+150°C | -30°C-+251°C | -15°C- +160°C |
| Medios flúidos |
Agua Agua de mar Aceite mineral Salmuera de sal |
Agua caliente Vapor Ácido Álcali |
Resistencia da alta temperatura Oxidantes fuertes Aceite Ácido y álcali |
Aceite mineral y agua des alta temperatura |
| Característica | Más fácil substituir que la junta tradicional, alta presión, temperatura alta, una vida más larga, no debe ser escapado | |||
| Material de la junta | Temperatura de funcionamiento (℃) | Clases líquidas adecuadas |
| NBR | -15 a +135 | Agua, agua de mar etc |
| EPDM | -25 a +180 | Agua caliente, vapor etc |
| FPM/VITON | -55 a +230 | Ácido, cáustico, flúido |
| HNBR | 0 a +160 | Ácido concentrado etc |
Componentes principales del cambiador de calor de la placa de la bujía métrica
1. Vaya a las conexiones y la fijación del paquete de la placa con abrazadera
2. Seguidor para afianzar el paquete de la placa con abrazadera
3. Ayuda del extremo para apoyar las barras superiores e inferiores
4. Barra superior para llevar y dirigir el paquete del seguidor y de la placa
5. Barra inferior para dirigir el paquete del seguidor y de la placa
6. Barras de lazo para afianzar el paquete de la placa con abrazadera entre la cabeza y el seguidor
7. Placa del flujo (cuadro 1)
8. Junta del flujo (cuadro 1)
9. Nuez para la barra de lazo
10. Piernas ajustables o fijas
11. Rejilla del conector para los jefes flúidos adicionales del conector
12. Jefes del conector
Ventajas del cambiador de calor de la placa H17
| Diseño compacto | Alta eficacia termal |
| Desmontable para la limpieza y el mantenimiento | Puede tener placas adicionales de la transferencia de calor añadió si procede |
| Conveniente para los usos higiénicos e industriales | Conveniente para el uso con vapor |
| material Comida-seguro | CIP sistema-adaptable |
| Limpieza simple | Un producto de calidad |
| Costes de mantenimiento bajos | Vida de servicio larga |
| Variaciones del perfil para las relaciones altamente eficaces del flujo | Placas especiales para la condensación del vapor |
| Ratio ventajoso del precio/funcionamiento | Servicio amistoso |
| Alta seguridad operativa | Compacticidad |
| Alta eficacia | Posibilidades amplias del uso |
